在納米尺度研究領域,超分辨顯微鏡已成為突破光學衍射極限、揭示細胞器動態與材料微觀結構的關鍵工具。2025年,隨著STED、SIM、PALM/STORM等技術的持續迭代,以及AI算法與多模態融合的興起,選購一臺適合科研需求的超分辨顯微鏡需綜合評估技術參數、應用場景與性價比。本文從核心性能指標出發,結合*新技術趨勢,為您提供一份實戰選購指南。
一、分辨率:超越衍射極限的技術路線選擇
1. 橫向分辨率與軸向分辨率
橫向分辨率:當前主流超分辨技術(如STED)可達20-50nm,而MINFLUX技術已突破1nm大關。選購時需明確研究目標的*小特征尺寸,例如:
細胞膜蛋白簇分析:需≤50nm分辨率;
病毒顆粒成像:需≤30nm分辨率。
軸向分辨率:3D-SIM技術可實現80-100nm軸向分辨率,適用于細胞器立體結構解析;而雙光子STED可進一步提升至50nm以下。
2. 分辨率穩定性
場均勻性:通過激光功率校準與像差校正模塊,確保全場域分辨率波動≤10%。
環境敏感性:選擇具備溫度/振動補償系統的機型,避免實驗環境波動導致的分辨率下降。
二、成像速度:從靜態到動態的跨越
1. 幀率與掃描模式
高速掃描技術:共振掃描振鏡可將幀率提升至30fps以上,適用于活細胞動態過程捕捉。例如,某品牌超分辨顯微鏡在512×512像素下可實現800fps成像。
隨機訪問掃描:通過AI算法預判感興趣區域(ROI),減少無效數據采集,提升有效成像速度。
2. 數據處理與傳輸
GPU加速:配備NVIDIA A100及以上級別GPU,實現實時圖像重建與去噪。
存儲帶寬:選擇支持PCIe 4.0接口的機型,確保TB級數據的高速寫入(≥3GB/s)。
三、光路設計與兼容性:決定系統擴展性的關鍵
1. 激光模塊配置
波長覆蓋:至少覆蓋405nm、488nm、561nm、640nm四條基礎波長,滿足熒光蛋白與量子點標記需求。
功率穩定性:選擇激光功率波動≤0.5%的機型,避免光漂白與光毒性問題。
2. 模塊化擴展能力
多模態融合:支持與拉曼光譜、AFM、電生理模塊聯用,實現“結構-成分-功能”一體化表征。
第三方兼容性:優先選擇開放API接口的機型,便于集成實驗室自研算法或商業軟件(如ImageJ、Huygens)。
四、應用場景導向的選購策略
1. 生命科學場景
活細胞成像:選擇具備環境控制艙(37℃、5% CO2)與低光毒性設計的機型。
深組織成像:考慮雙光子激發與自適應光學模塊,提升穿透深度至500μm以上。
2. 材料科學場景
大樣品成像:配備電動載物臺與拼接成像軟件,實現毫米級樣品的納米級分辨率表征。
原位力學測試:集成納米壓痕模塊,同步獲取材料力學性能與微觀形貌。
3. 半導體行業場景
高精度缺陷檢測:選擇具備暗場成像與偏振分析功能的機型,識別線寬≤20nm的缺陷。
自動化集成:支持SECS/GEM協議,與FAB廠MES系統無縫對接。
五、性價比與售后服務:長期使用的隱性成本
1. 預算分配建議
基礎科研型:¥200萬-¥500萬,優先保障分辨率與成像速度,選擇國產高性價比品牌。
高端研發型:¥500萬-¥1000萬+,配置全光譜激光、AI算法與定制化服務。
2. 售后服務指標
響應時間:要求48小時內工程師到場,提供備機服務。
培訓體系:包含操作認證課程與進階算法培訓,提升團隊自主維護能力。
六、未來趨勢:AI與超分辨顯微鏡的深度融合
1. 智能成像優化
自適應參數調節:通過深度學習模型,根據樣品特性自動優化激光功率、掃描速度等參數。
實時偽影校正:利用GAN網絡去除圖像噪聲,提升信噪比(SNR)至40dB以上。
2. 云顯微鏡平臺
遠程操控與數據共享:支持5G/6G網絡下的實時操控與超分辨數據云端處理,打破地域限制。
選購超分辨顯微鏡不僅是硬件配置的比拼,更是對科研需求與技術趨勢的深度洞察。建議根據實驗室的研究方向、樣本特性與預算范圍,優先測試目標機型的實際成像效果(如標準樣品測試與自定義樣本驗證),并關注廠商的定制化服務能力。未來,隨著AI算法與光子學技術的持續突破,超分辨顯微鏡將從“成像工具”進化為“智能科研平臺”,為納米尺度研究打開全新維度。

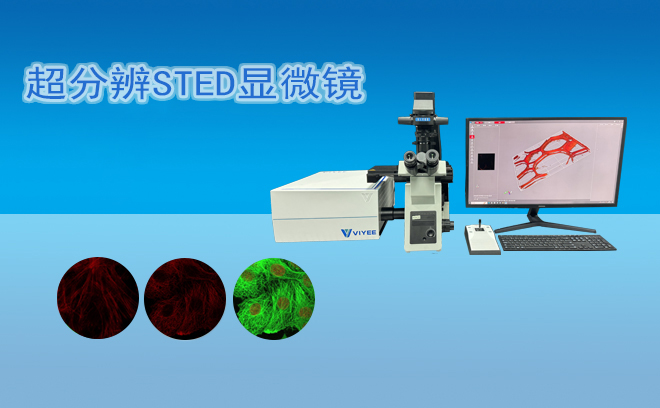

微儀光電:超分辨STED顯微鏡技術國產化標桿
技術突破:
自主研制核心部件與模塊
光機總體結構的一體化協同設計
精密電控和智能算法開發
超分辨率顯微鏡可對細胞樣品進行可視化觀測,分辨率類似于光學熒光顯微鏡和衍射極限分辨率。高達20nm的分辨率,突破傳統意義的光學極限。
