激光共聚焦顯微鏡作為現代光學成像領域的核心工具,其性能直接由激光光源、掃描系統、探測器、針孔裝置等核心參數決定。本文將從技術原理出發,結合實際應用場景,系統解析關鍵參數對成像質量的影響。
一、激光光源:多波長協同與功率穩定性
激光光源是共聚焦顯微鏡的“能量核心”,其性能直接影響激發效率與成像信噪比。
波長覆蓋范圍:主流設備配備405nm、488nm、561nm、633nm等多條固體激光器,部分機型支持485-685nm連續波長調節。例如,德國徠卡STELLARIS5型號通過5個激光器實現熒光標記的靈活選擇,覆蓋從紫外到近紅外的光譜范圍。
功率穩定性:采用單模保偏光纖技術,動態范圍可達10000:1,確保激發光強度波動小于0.1%。這一特性對于長時間活細胞成像至關重要,可避免光漂白導致的信號衰減。
光束質量優化:激光器直接調制比例高達500:1,結合光纖耦合技術,使光束指向性誤差低于0.5mrad,顯著提升激發光利用率。

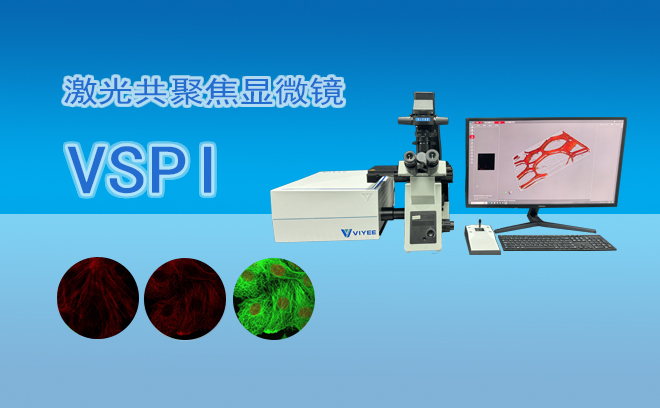

微儀光電VPSI激光共聚焦顯微鏡系列:性價比新標桿
01、高分辨率清晰成像, 實現從宏觀層面到亞細胞層面的成像技術;
02、高速溫和成像, 能捕捉固定細胞和活細胞的圖像,實現從靜態到動態的成像;
03、多項圖像處理功能, 圖像增強、圖像拼接、三維重構等;
04、多項細胞分析功能,細胞定量分析、亞細胞結構分析、共定位等;
05、兼容超分辨成像模塊,將性能與模塊化、可擴展系統的靈活性相結合。
二、掃描系統:速度、分辨率與掃描模式
掃描系統決定了顯微鏡的成像效率與空間分辨率。
掃描速度:
檢流計式掃描:在512×512分辨率下可達10幅/秒,適用于靜態樣品觀測。
共振式掃描:512×512分辨率下速度提升至30幅/秒,256×256分辨率下可達720幅/秒,滿足動態過程捕捉需求。
分辨率與視場:
XY方向分辨率≤120nm,Z軸步進精度≤4nm,可清晰解析亞細胞結構。
Z大掃描視場直徑達22mm,支持大范圍組織樣本觀測。
多維掃描模式:支持X-Y-Z-t-λ(波長)-Point六維組合掃描,結合360°旋轉掃描線方向,可實現復雜三維結構的無死角成像。
三、探測器:靈敏度與動態范圍
探測器是信號采集的“感官器官”,其性能直接決定成像信噪比。
探測器類型:
GaAsP超高靈敏度檢測器:量子效率(QE)≥45%,顯著優于傳統PMT探測器,可捕捉單光子級信號。
32通道光譜探測器:支持1秒內完成32通道光譜拆分,光譜分辨率達2.5nm,適用于多標記樣品分析。
動態范圍:典型值≥10000:1,可同時捕捉強信號與弱信號,避免信號飽和。
信號處理技術:通過數字增益調節(Digital Gain)與背景扣除(Digital Offset),優化信噪比。例如,在鈣離子成像中,可抑制背景噪聲50%以上。
四、針孔裝置:光學切片與信噪比的平衡
針孔是共聚焦顯微鏡實現軸向分辨率提升的核心部件。
針孔尺寸調節:
全自動六邊形針孔(12-256μm),1艾里單位(AU)為默認設置。此時光學切片厚度≤300nm,橫向分辨率達0.18μm。
縮小針孔至0.6AU時,橫向分辨率提升58%,但信號強度下降30%。需根據樣品特性權衡選擇。
軸向分辨率優化:針孔直徑≤1AU時,軸向分辨率較傳統顯微鏡提升3倍,可清晰分辨細胞層狀結構。
信噪比控制:針孔過大會引入焦外信號,導致圖像模糊;過小則信號不足。建議根據樣品厚度動態調整針孔尺寸。
五、光譜分光與多通道檢測
光譜分光技術實現了多色熒光的同時檢測與定量分析。
光譜拆分精度:支持0.25nm步進,可分離重疊光譜信號。例如,在GFP與YFP雙標記樣品中,串色分離軟件可將交叉干擾降低至2%以下。
多通道成像:標配4個以上熒光通道,支持12種波長組合,滿足復雜樣品的多參數分析需求。
三維重建能力:結合掃描數據,可生成六維(X,Y,Z,T,λ,Multipoint)圖像,支持空間切割與動態過程分析。
六、物鏡與光學系統
物鏡性能直接決定成像的分辨率與對比度。
物鏡類型:
APO平場復消色差物鏡(5×至100×):覆蓋干鏡、水鏡、油鏡,支持長工作距離設計(如20×物鏡工作距離8.2mm)。
專用物鏡:如60×油鏡(NA=1.40),適用于超分辨率成像。
光學校正:采用納米鍍膜技術實現全波長色差校正,提升成像對比度。
照明系統:復眼照明保證****亮度均勻性,LED冷光源壽命超過6萬小時,減少熱漂移對成像的影響。
七、軟件與自動化功能
先進軟件系統拓展了顯微鏡的應用邊界。
圖像處理:支持三維重構、共定位分析、FRAP(熒光漂白恢復)、FRET(熒光共振能量轉移)等**實驗。
自動化控制:電動載物臺(X/Y移動距離114×73mm)、物鏡轉盤、濾色鏡轉盤等部件均支持電動調節,提升實驗重復性。
數據輸出:16bit數據格式,全幅分辨率下幀速率可達30fps(5056×2968像素),滿足高速成像需求。
激光共聚焦顯微鏡的性能優化需綜合考量激光光源、掃描系統、探測器、針孔裝置等參數。未來,隨著AI輔助成像與多模態融合技術的發展,共聚焦顯微鏡將在活細胞動態觀測、超分辨率成像等領域展現更大潛力。用戶應根據具體實驗需求,選擇匹配的參數組合,以實現Z佳成像效果。
