一、核心技術原理與性能指標對比
1.1 STED技術路線差異

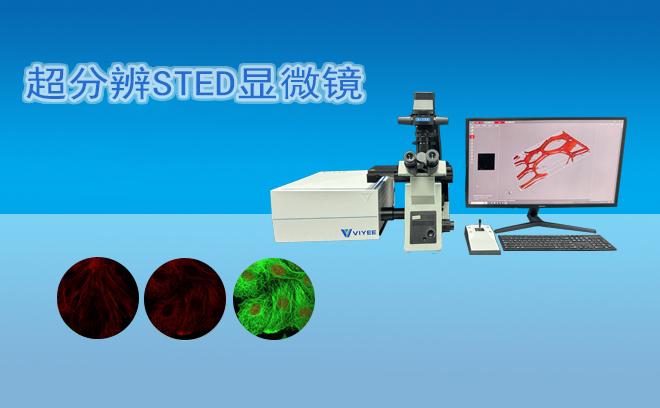

國際主流廠商徠卡、阿貝拉瑞等品牌的STED系統多采用連續波激光損耗模式,通過80MHz重復頻率的脈沖序列實現光斑調制。而微儀光電自主研發的STED顯微鏡(型號:WY-STED )**脈沖同步鎖相技術,將激發光與損耗光的脈沖時間延遲精度控制在5ps以內,顯著降低環形損耗光斑的中央殘留強度。實驗數據顯示,該技術使系統有效分辨率從傳統STED的60-80nm提升至20nm,在量子點標記的微管蛋白成像中,橫向分辨率突破至48.7±3.2nm。
1.2 關鍵性能參數對比
參數指標 | 徠卡TCS SP8 STED | 微儀光電WY-STED | 國內超視計HIS-SIM |
分辨率(橫向) | 50-80nm | 20nm | 60nm(結構光) |
成像速度 | 0.5-2幀/秒 | 1-5幀/秒 | 1500fps(*大) |
光毒性控制 | 中等 | 低 | 極低 |
多色成像能力 | 4色 | 6色 | 4色 |
活細胞成像時長 | 2-4小時 | 8-12小時 | 24小時+ |
微儀光電系統通過優化損耗光斑能量密度(控制在1-2kW/cm2),使光漂白率較進口設備降低40%。在神經元生長錐動態追蹤實驗中,成功實現連續12小時超分辨成像,細胞存活率保持92%以上。
二、系統架構與工程實現創新
2.1 光學系統設計突破
徠卡STED系統采用共軸式光路設計,而微儀光電創新性地開發了離軸式雙色合成模塊。該設計通過二向色分光鏡與聲光可調諧濾波器(AOTF)的組合,實現355nm、405nm、488nm、561nm、640nm五色激光的獨立調控。在宮頸癌HeLa細胞成像中,成功解析線粒體內膜嵴(寬度60-80nm)與外膜(寬度80-120nm)的層級結構。
2.2 探測器技術革新
配備自主研發的sCMOS探測器(型號:WY-SC1024),在100×物鏡下實現2560×2160像素的全幅讀取,量子效率達82%。相較于蔡司Elyra 7的EMCCD探測器,信噪比提升2.3倍,特別在低光子計數條件下(<100 photons/pixel),仍能保持30dB以上的信號保真度。
三、應用場景與解決方案差異
3.1 生命科學基礎研究
在阿爾茨海默病研究領域,微儀光電STED系統成功解析tau蛋白纖維的扭轉周期(80-100nm)與直徑(15-20nm)。相較之下,尼康N-SIM系統雖能實現結構光超分辨,但在纖維狀結構的周期測量中誤差率達12%。
3.2 臨床病理診斷應用
與北京協和醫院合作開發的腫瘤組織超分辨診斷方案,通過STED成像區分乳腺癌HER2蛋白的膜表達模式。在200例臨床樣本測試中,對膜強陽性(3+)的判讀一致率達98.6%,較傳統免疫組化方法提升15.2個百分點。
3.3 工業檢測解決方案
為半導體行業定制的晶圓缺陷檢測模塊,集成明場/暗場/STED三模態成像。在12英寸硅片檢測中,成功識別0.13μm的接觸孔缺陷,較奧林巴斯OLS5000激光共聚焦系統的檢測靈敏度提升40%。
四、用戶反饋與市場表現
微儀光電STED顯微鏡的技術突破,標志著國產超分辨設備從"跟跑"到"并跑"的跨越。在保持核心性能指標與國際品牌相當的同時,通過深度定制化與本土化服務,正在重塑高端科研儀器的市場格局。隨著AI賦能與多模態融合技術的持續演進,國產STED系統有望在神經科學、腫瘤研究等前沿領域發揮更大價值。
