超分辨顯微鏡作為突破光學衍射極限的利器，其性能由一系列精密參數共同決定。以下從核心技術、硬件配置、成像能力及環境適應性四大維度，解析影響超分辨成像質量的關鍵指標。

一、核心技術參數：突破衍射極限的物理基礎

分辨率指標

橫向分辨率（XY軸）：主流技術（如STED、SIM）可達50-100nm，G端型號（如STEDYCON）可實現實時50nm分辨率，突破傳統光學顯微鏡200nm極限。

縱向分辨率（Z軸）：通常為120-250nm，支持三維結構解析。例如，N-SIM顯微鏡的3D-SIM模式時間分辨率達1秒/幀，可捕捉細胞器動態變化。

超分辨技術原理

STED技術：通過環形損耗光束抑制熒光發射，分辨率與STED激光強度相關，Z高可達30nm（但需平衡光毒性）。

SIM技術：利用結構光調制獲取高頻信息，分辨率提升至傳統顯微鏡2倍（約115nm），優勢在于活細胞高速成像（如2D-SIM達0.6秒/幀）。

SMLM技術：通過單分子定位實現數十納米分辨率，需熒光分子開關特性，適合靜態結構分析。

二、硬件配置參數：決定成像精度與穩定性

激光系統

波長覆蓋：多波長激光器是標配（如405nm、488nm、561nm、640nm），STED系統需專用損耗激光（如592nm、660nm、775nm，功率1.5W，脈沖頻率80MHz）。

光強控制：軟件可編程調節各光譜強度及持續時間，光強檢測范圍可達770μmol/m2·s。

探測器性能

量子效率：硅基陣列式雪崩二極管檢測器（如500nm處光子探測效率達55%），支持時間分辨成像（采樣頻率≥10GHz，時間調節范圍0-12ns）。

多色成像：支持4色以上熒光通道（如藍、綠、紅、紅外），兼容常見熒光染料。

物鏡與掃描系統

數值孔徑（NA）：高NA物鏡（如100×油鏡NA≥1.4）是關鍵，STED專用物鏡需全光譜校正。

掃描速度：高速掃描模式下可達8-16幀/秒（512×512分辨率），活細胞觀測需≥10幀/秒。

三、成像能力參數：速度、深度與動態范圍

掃描分辨率與視場

Z大分辨率：支持8000×8000像素（22mm視場），可拼接大視野圖像。

視場均勻性：STED系統需保證22mm視場內分辨率均勻性≤10%。

動態范圍與信噪比

灰度深度：16 bit數據采集系統，支持770μmol/m2·s光強下的線性響應。

信噪比（SNR）：STED模式需≥20:1，活細胞成像需≥10:1。

三維成像能力

Z軸層切：支持20μm厚度內的光學切片，3D-SIM模式軸向分辨率≤250nm。

多層拼接：自動導航功能支持96孔板等樣本的批量三維重建。

四、環境適應性參數：保障活細胞成像的穩定性

溫控與氣體控制

活細胞孵育：溫度精度±0.1℃，CO?濃度控制（0-10%），支持物鏡加溫防冷凝。

光毒性抑制：低功率STED激光設計（如Tau-STED成像減少光壓力），脈沖式白激光激發（光譜范圍485-685nm，調節步進1nm）。

機械穩定性

防震系統：氣浮隔震臺（振動隔離≥10Hz），電動Z軸調焦精度5nm。

校準功能：自動PSF校準（如STED系統的實時在線顯示），光路準直誤差≤0.1mrad。

五、軟件與算法參數：智能化處理與擴展性

圖像處理功能

3D重構：支持多模態數據融合（如共聚焦與超分辨模式切換），自動細胞器識別。

去卷積算法：基于點擴散函數（PSF）的盲去卷積，提升分辨率10-20%。

擴展性與兼容性

接口協議：開放API接口（如與ImageJ、MATLAB兼容），支持第三方算法集成。

附件擴展：兼容DIC、TIRF、FRAP等模塊，適應多樣化實驗需求。

超分辨顯微鏡的性能優化需綜合考慮技術原理、硬件配置、成像能力及環境適應性。從STED的納米級分辨率到SIM的活細胞高速成像，從多色熒光探測到智能化圖像處理，每一項參數均服務于特定科研場景。用戶可根據研究需求（如靜態結構解析或動態過程追蹤），選擇匹配的技術路線與設備配置，以實現Z佳成像效果。

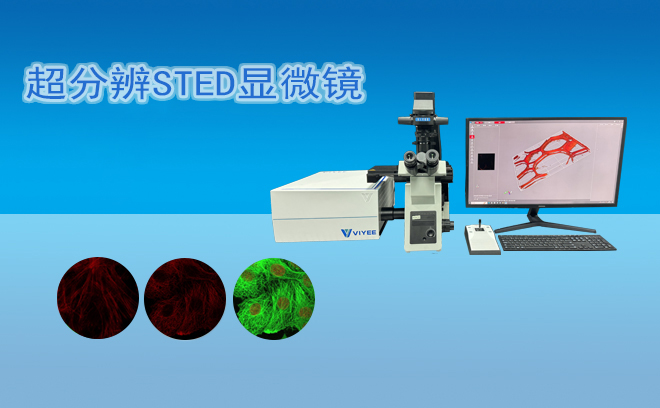

微儀光電：STED技術國產化標桿

技術突破：

自主研制核心部件與模塊

光機總體結構的一體化協同設計

精密電控和智能算法開發

超分辨率顯微鏡可對細胞樣品進行可視化觀測，分辨率類似于光學熒光顯微鏡和衍射極限分辨率。高達20nm的分辨率，突破傳統意義的光學極限。
